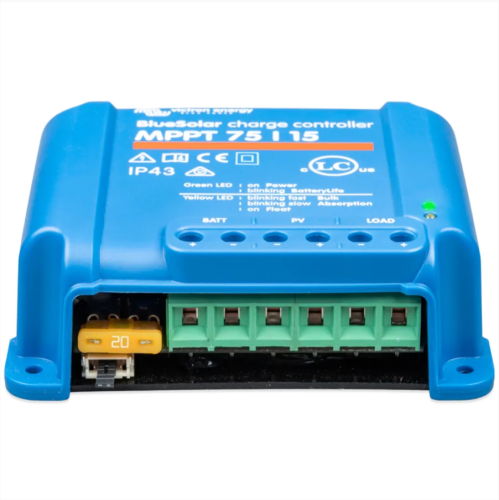

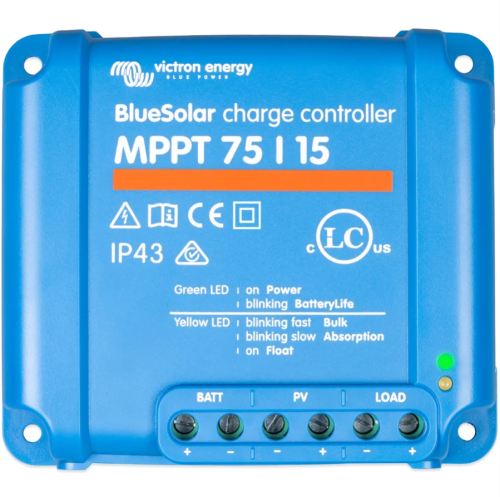

MPPT solární regulátor Victron Energy 15A 75V

Ke stažení

Katalogový list MPPT Victron Energy 15A 75V (EN) (116.0 kB)
Manuál MPPT Victron Energy 15A 75V (640.3 kB)

12 V - 220 Wp / 24 V - 440 Wp

MPPT solární regulátory BlueSolar Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30% vyšší oproti klasickým PWM regulátorům a o 10% vyšší oproti pomalejším MPPT regulátorům.

Číst více

Dostupnost:: Skladem
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -1 394 Kč (0 %)

1 394 Kč ( 1 152,07 Kč bez DPH)

Informace o produktu

Výrobce: Victron Energy
Záruční doba: 5 let
Kód produktu: 4263
EAN: 8719076025320

Jako důkaz vysoké kvality na všechny MPPT regulátory poskytuje Victron Energy prodlouženou plnou záruku 5 let.

MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalejším MPPT regulátorům.

Maximální výkon solárních panelů je u 12 V systémů 220 Wp, u 24 V systémů 440 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty. Solární regulátor je továrně přednastaven a není obvykle potřeba provádět zásadní úpravy nastavení.

Maximální napětí na prázdno (označováno jako Voc) připojených solárních panelů nesmí překročit hodnotu 75V (pozor: s klesající venkovní teplotou roste napětí solárních panelů). Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 15A, jinak může dojít k trvalému poškození.

Správnou volbu vašeho BlueSolar/SmartSolar regulátoru dle parametrů fotovoltaikého pole si ověřte v našem konfigurátoru zde.

Řada regulátorů MPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptéru s označením Smart Dongle:

Tento externí BT adaptér přináší možnost propojení Vašeho chytrého telefonu/tabletu s Vaším solárním regulátorem.

Můžete monitorovat mnoho parametrů systému a historické statistiky za posledních 30 dnů. Dále máte možnost provádět nastavení provozních parametrů.

Stáhněte si zdarma mobilní aplikaci VictronConnect pro iOS nebo Android zde.

Aplikaci VictronConnect si můžete také zdarma stáhnout na Google Play, nebo v App Store.

Pokud chcete provést výše uvedené pomocí PC, pak máte možnost použít pro propojení regulátoru a PC kabel VE.direct na USB. Do počítače si pouze nainstalujete program Victron Connect, který můžete stáhnout zdarma opět na stejné adrese zde.

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeno pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu.

Regulátor obsahuje vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí. Automatická detekce systémového napětí 12 nebo 24 V.

Adaptivní třístupňové nabíjení:

1. rychlé nabíjení (Bulk), 2. absorpční (Absorption) a 3. udržovací (Float). Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení snižující životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým proudem i nízkým napětím. Pokud napětí na akumulátoru klesne pod 13,2 V například vlivem zátěže, spustí se nový nabíjecí cyklus.

Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Solární regulátor disponuje DC výstupem pro napájení DC zátěže. Napětí DC výstupu je rovno napětí baterie. Takže pokud máte např. 12V baterii – na DC výstupu můžeme napájet 12V zátěž.

BatteryLife algoritmus - adaptivní nabíjení pro prodloužení životnosti baterie. Regulátor neustále sleduje míru nabití baterie a den za dnem postupně zvyšuje úroveň napětí, při které dojde k odpojení zátěže až do stavu, kdy je dosaženo absorpčního napětí (baterie plně nabitá). Následuje opět pokles úrovně napětí, při které dochází k odpojování zátěže. Tímto způsobem může docházet cca jednou týdně k plnému dobití baterie i při snížených solárních ziscích a vyšší zátěži, což se pozitivně projeví v délce životnosti baterie. Jde o volitelnou funkci.

Upozornění: MPPT regulátory Victron Energy není povoleno používat v kombinaci s optimizéry fotovoltaických panelů. Při použití může dojít k poškození MPPT regulátorů i optimizérů a toto poškození nemusí být uznáno jako oprávněná reklamace.

!! Maximální napětí série panelů nesmí překročit 75 V !!

Hlavní vlastnosti solárního regulátoru Victron Energy 75/15:

Ultra-rychlé sledování maximálního výkonu (MPPT)

Zvláště v případě oblačnosti, kdy se intenzita světla mění nepřetržitě, ultra-rychlý MPPT
regulátor zlepší zisk energie až o 30% ve srovnání s regulátory PWM a až o 10%
ve srovnání s pomalejšími regulátory MPPT.

Zátěž na výstupu

Nadměrnému vybití akumulátoru lze zabránit pokud je veškerá DC zátěž připojena na výstup regulátoru (ne přímo na baterii). Regulátor odpojí zátěž při vybití akumulátoru na nastavené napětí nebo odpojení řídí algoritmus „Battery Life“ viz níže. Výstup pro zátěž je odolný proti zkratu.

Na tento výstup ale nesmí být připojen měnič, ten připojte přímo na baterii. Jeho odpojování může řídit vlastní algoritmus měniče nebo doplňková ochrana.

Battery Life: inteligentní správa baterií

Pokud regulátor nedokáže během jednoho dne nabít akumulátor do plné kapacity,
častým výsledkem je průběžné cyklování baterie mezi částečně nabitým a vybitým stavem. Tento režim provozu (bez pravidelného plného nabití) zničí olověnou baterii v rámci týdnů nebo měsíců.

Algoritmus „Battery Life“ sleduje stav nabíjení akumulátoru a v případě potřeby každý den lehce
zvýší napětí pro odpojení zátěže (tj. odpojí zátěž dříve), aby bylo možné další den baterii nabít více. Od okamžiku dobití do plného stavu bude úroveň odpojení zátěže modulována tak, aby bylo dosaženo téměř 100% nabití přibližně jednou za týden.

Programování algoritmu nabíjení baterie, denního / nočního časování, stmívání světla a zobrazení aktuálních dat i historie produkce a spotřeby energie, lze provádět na PC nebo chytrém zařízení po instalaci programu VictronConnect

K propojení regulátoru s PC nebo jiným zařízením je třeba jeden z následujících komponent:

Jak spárovat regulátor s VE.Direct Bluetooth Smart dongle:

Jak nastavit regulátor pomocí programu VictronConnect:

Technická specifikace:

Regulátor nabíjení BlueSolar	MPPT 75/15
Napětí baterie	12 V / 24 V (automatická volba)
Jmenovitý nabíjecí proud	15 A
Nominální výkon FV, 12V , *	220 W
Nominální výkon FV, 24V , *	440 W
Max. FV zkratový proud ***	15 A
Automatické odpojení zátěže	Ano, maximální zatížení 15 A
Maximální napětí FV panelů naprázdno	75 V
Špičková účinnost	98 %
Vlastní spotřeba	12 V: 20 mA 24 V: 10 mA
Nabíjecí napětí „absorption“	14,4 V / 28,8 V (nastavitelný)
Nabíjecí napětí „float“	13,8V / 27,6V (nastavitelný)
Nabíjecí algoritmus	Vícestupňový adaptivní
Kompenzace teploty	-16 mV / °C resp. -32 mV / °C
Trvalý / špičkový proud zátěže	15 A / 50 A
Odpojení zátěže nízkého napětí	11,1 V / 22,2 V nebo 11,8 V / 23,6 V nebo Battery Life algoritmus
Znovu připojení zátěže nízkého napětí	13,1 V / 26,2 V nebo 14 V / 28 V nebo Battery Life algoritmus
Ochrana	Reverzní polarita baterie (pojistka) Výstupní zkrat / překročení teploty
Provozní teplota	-30 až +60 °C (plný výkon do 40 °C)
Vlhkost vzduchu	95%, bez kondenzace
Datový komunikační port	VE.Direct
Skříň
Barva	Modrá (RAL 5012)
Napájecí svorky	6 mm² / AWG10
Kategorie ochrany	IP43 (elektronické součásti), IP22 (oblast připojení)
Rozměry	100×113×40 mm
Hmotnost	0,5 kg
