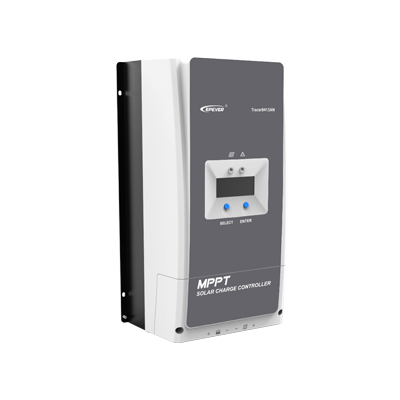

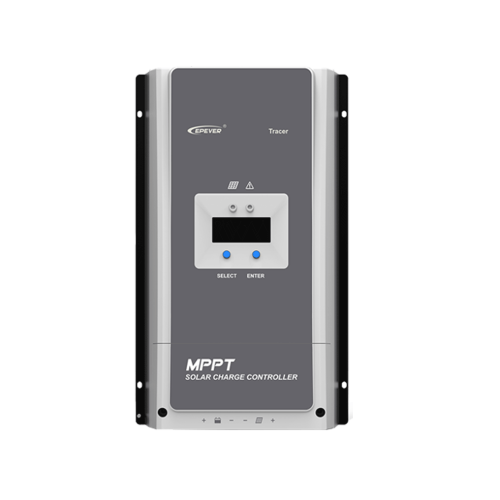

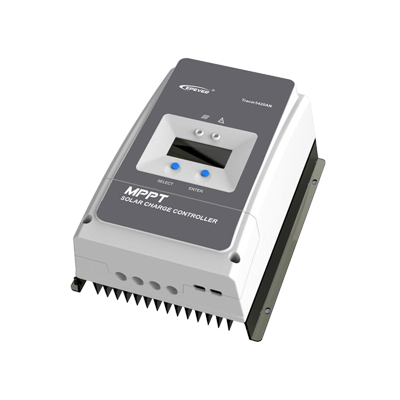

MPPT solární regulátor EPsolar Tracer-AN 60A 200V

Ke stažení

Katalogový list MPPT EPsolar Tracer-AN 60A 200V (EN) (426.9 kB)
Manuál MPPT EPsolar Tracer-AN 60A 200V (1.8 MB)

12 V - 750 Wp / 24 V - 1500 Wp / 48 V - 3000 Wp

Regulátor řady Tracer-AN jsou založeny na vícefázové synchrónní rektifikační technologii (MSRT) a pokročilém řídicím algoritmu MPPT s architekturou procesoru s dvojitými jádry a společným negativním designem, má vlastnosti vysoké rychlosti odezvy, vysokou spolehlivost a vysoký průmyslový standard.

Číst více

Informace o produktu

Výrobce: EPsolar
Záruční doba: 24 měsíců
Kód produktu:
EAN:

!! Maximální napětí série panelů nesmí překročit 180 V !!

Hlavní vlastnosti solárního regulátoru EPsolar Tracer-AN:

MSRT může zaručit velmi vysokou účinnost konverze v jakémkoli nabíjecím výkonu, což výrazně zvyšuje energetickou účinnost fotovoltaické soustavy. Pokročilý řídící algoritmus MPPT minimalizuje ztrátu bodu maximální ztráty, výkonu a ztrátového času, aby se zajistilo efektivní sledování, odpovídající rychlost a vysokou účinnost konverze při vysokém nebo nízkém výkonu, takže v každé situaci.

Produkty Tracer-AN mohou rychle sledovat bod maximálního výkonu (MPP) fotovoltaického pole pro dosažení maximální energie panelu. Funkce omezení nabíjecího výkonu a proudu, funkce automatického snižování výkonu plně zajišťují stabilitu při práci s nadměrnými fotovoltaickými moduly.

S adaptivním třístupňovým režimem nabíjení založeným na digitálním řídícím obvodu mohou regulátory Tracer-AN účinně prodloužit životnost akumulátoru a výrazně zlepšit výkon systému.

Automaticky řízení relé zátěže a relé pomocné/regulátoru umožňují snadné sestavení hybridního systému. Celoplošné elektronické ochrany, včetně přetížení, přesného vybíjení a ochrany proti přepólování FV, účinně zajišťují bezpečnější a spolehlivější provoz fotovoltaické soustavy po delší servisní dobu.

Izolované rozhraní RS485 s komunikačním protokolem MODBUS a napájecím zdrojem 5 V umožňuje snadné rozšíření aplikace.

Funkce

ST Komponenty od Infineonu s vysokou kvalitou a nízkou poruchovostí pro zajištění dlouhé životnosti.
Pokročilá technologie regulace - výtěžnost ne nižší než 99,5%.
Maximální účinnost přenosu DC / DC dosahuje až 98,1%, účinnost plného zatížení je až 97,5%.
Pokročilý řídící algoritmus MPPT minimalizuje ztrátu MPP a ztrátový čas.
Přesnost rozpoznávání a sledování v nejvyšším bodě MPP s vícenásobnými vrcholy.
Širší rozsah provozního napětí MPP.
Systém automatického řízení pro omezení nabíjecího výkonu a proudu při překročení jmenovitých hodnot.
Podporuje 4 možnosti nabíjení (dle Typu akumulátoru): Hermeticky uzavřené (Výchozí), Gel, Zaplavené a Uživatelské
Funkce kompenzace teploty baterie.
Funkce záznamu energie a statistiky v reálném čase.

Technická specifikace:

Model	Tracer6420AN
jmenovité napětí systému	12 V / 24 V / 36 V / 48 V (automatická volba)
Jmenovitý nabíjecí proud	60 A
Nominální výkon FV, 12 V	750 W
Nominální výkon FV, 24 V	1500 W
Nominální výkon FV, 36 V	2250 W
Nominální výkon FV, 48 V	3000 W
Maximální napětí FV panelů naprázdno	200 V Při minimální teplotě prostředí 180 V Při teplotě prostředí 25 ℃
Typ baterie	Hermeticky uzavřené (Výchozí), Gel, Zaplavené a Uživatelské
Rozsah napětí baterie	8 ~ 68 V
Pojistka baterie	80 A / 58 V
Rozsah napětí MPP	(Rozsah napětí baterie + 2 V) ~ 144 V ①
Efektivita sledování	≥99,5 %
Max. účinnost konverze	98,1 %
Účinnost plného zatížení	97,5 %
Vlastní spotřeba	12 V: 98 mA 24 V: 60 mA 36 V: 50 mA 48 V: 46 mA
Koeficient kompenzace teploty	-3 mV / ℃ / 2 V (výchozí nastavení)
Uzemnění	Společné záporné uzemnění
Relé	Jmenovitá hodnota: 5 A / 30 VDC; Max. Hodnota: 0,5 A / 60 VDC
Rozhraní RS485	RS485(RJ45)
Doba podsvícení LCD displeje	Výchozí hodnota: 60 s, Rozsah: 0 ~ 999 s (0 s: podsvícení je stále aktivní)
Teplota prostředí	-25 ℃ ~ +60 ℃ (pokles nad 45 ℃)
Teplotní rozsah LCD	-20 ℃ ~ +70 ℃
Rozsah teplot skladování	-30 ℃ ~ +85 ℃
Vlhkost vzduchu	5% až 95%
Skříň

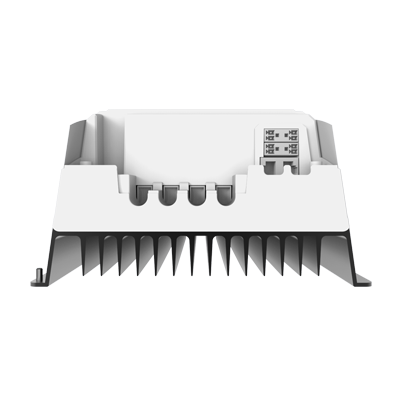

Napájecí svorky	35 mm² / 2AWG
Kategorie ochrany	IP20
Rozměry	340×236×119 mm
Montážní rozměr	260×224 mm
Velikost montážní díry	Φ7 mm
Hmotnost	4,5 kg
