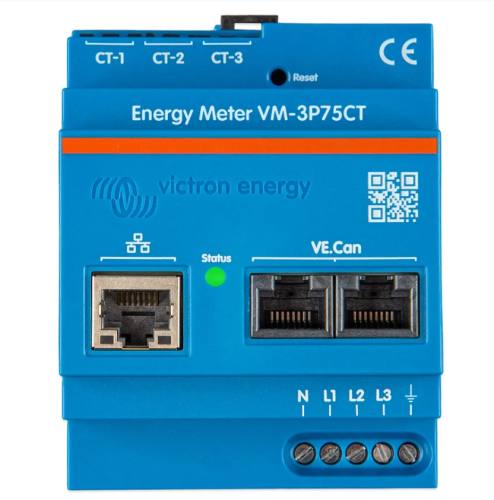

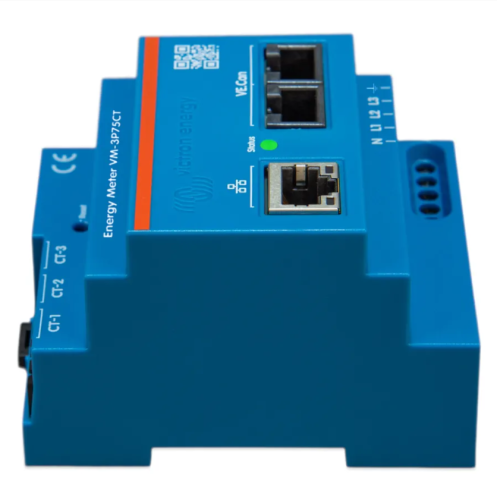

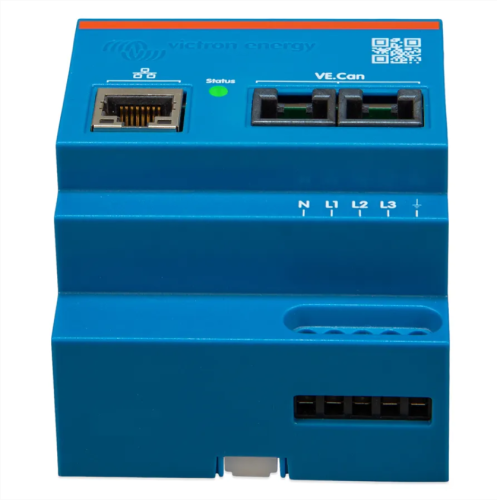

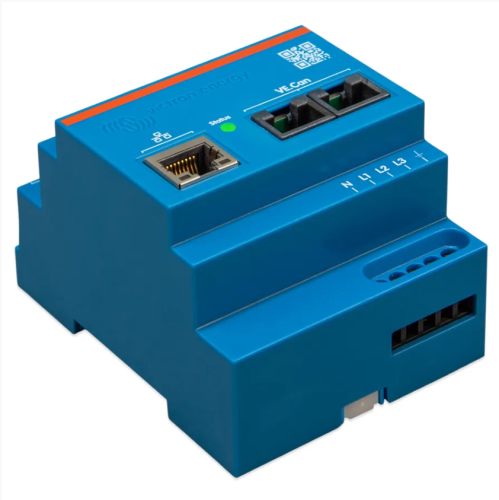

Energy Meter VM-3P75CT

Ke stažení

Datový list (228.0 kB)
Manuál (1.6 MB)

Měřič VM-3P75CT je zařízení pro měření výkonu a energie jedno a třífázových ESS systémů, nebo k měření výkonu FV střídače, AC generátoru nebo výkonu střídače a hybridního střídače.

Číst více

Dostupnost:: Skladem
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -4 838 Kč (0 %)

4 838 Kč ( 3 998,35 Kč bez DPH)

Informace o produktu

Výrobce: Victron Energy
Kód produktu: 5092
EAN: 8719076059462

Měřič VM-3P75CT je určen pro měření výkonu a energie jedno a třífázových ESS systémů, nebo k měření výkonu FV střídače, AC generátoru nebo výkonu střídače a hybridního střídače. Má vestavěné porty Ethernet a VE.Can pro připojení k zařízení GX a proudová čidla umožňují snadnou a rychlou instalaci bez úpravy stávající elektroinstalace. Elektroměr funguje ihned po vybalení (Plug and play) jako síťový měřič pro většinu systémů. Konfigurace (přes VictronConnect) je nutná pouze pro změnu role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční konfiguraci IP. Data lze zobrazit na zařízení GX, jako je Cerbo GX nebo Ekrano GX, a také ve VictronConnect a na portálu VRM.

Vlastnosti:

Měření až 80A na fázi (dimenzováno na 75 A)
Komunikace Modbus/UDP přes Ethernet
Obsahuje proudová čidla s děleným jádrem pro snadnou instalaci bez úpravy stávající kabeláže
Používá metodu registrace vektorů (vektory každé fáze L1, L2 a L3 se sečtou)

VM-3P75CT lze nakonfigurovat pro čtyři různé role v zařízení GX, jako je Cerbo GX nebo Ekrano GX:

Jako síťový měřič a používaný jako řídicí vstup pro systém skladování energie (ESS)
Pro měření výstupu PV střídače
Pro měření výstupu AC Genset
Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu

Nabízí dvě možnosti připojení k zařízení GX:

Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu, aby se k němu zařízení GX mohlo dostat.
Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX.

Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie:

U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově.
U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově

Konfigurace

VM-3P75CT se konfiguruje prostřednictvím VictronConnect. To zahrnuje nastavení IP, konfiguraci fáze (jednofázová nebo třífázová) a roli (síť, střídač, generátor, měřič střídavého proudu). V zařízení GX nejsou vyžadována žádná konfigurační nastavení kromě povolení zařízení v nabídce Modbus TCP/UDP.
