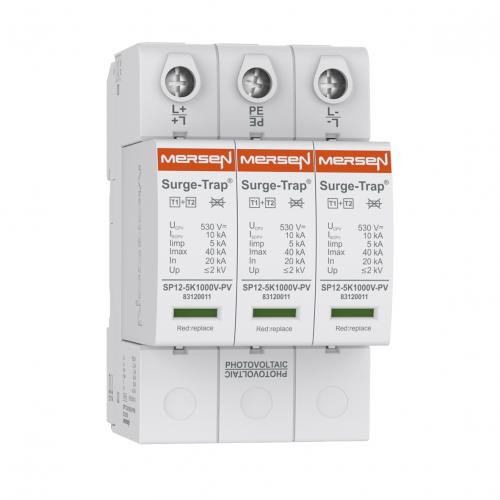

Fotovoltaická přepěťová ochrana 1000V, T1+T2

Svodič bleskových proudů a přepětí typu 1+2. Je určen pro ochranu plusových a mínusových sběrnic fotovoltaických systémů před účinky přepětí.

Dostupnost:
Do 3 dnů

2 590  (2 140,50  bez DPH)

Informace o produktu

  • Výrobce: Mersen
  • Záruční doba: 24 měsíců

STP T1+2 5 PV je fotovoltaická řada kombinovaného typu 1+2/zařízení třídy I+II určená k vybíjení bleskových proudů (10/350 μs) a ochrana před indukovaným přepětí napětí (8/20 μs), v souladu s normami EN 50539-11 a IEC 61643-31. Tyto produkty poskytují vyspělou ochranu fotovoltaických systémů prostřednictvím využívající optimalizovaný dynamický systém tepelného odpojení Mersen, který nevyžaduje dodatečnou nadproudovou ochranu (záloha pojistkou) díky vysoké odolnosti proti zkratu. Zařízení jsou vhodné pro všechny FV aplikace.

Schéma zapojení

STPT12-5K1000V-YPV

Rozměry

STPT12-5K1000V-YPV

Parametry

Třída Typ 1+2 IEC 61643-31, Typ 1+2 EN 50539-11
Nejvyšší trvalé provozní napětí (Ucpv) 1060 V DC
jmenovitý zkratový proud (Iscpv) 10 kA
Jmenovitý výbojový proud (10/350 µs) (Iimp) 5 kA
Maximální výbojový proud (8/20 µs) (Imax) 40 kA
Jmenovitý výbojový proud (8/20 µs) (In) 20 kA
Napěťová ochranná hladina při výbojovém proudu 20kA (8/20 µs) ≤ 4 kV
Doba odezvy
25 ns
Průřez připojovaných vodičů
6 až 35 mm2
Rozsah teplot okolí -40 až 80 ℃
Montáž
lišta DIN 35 mm
