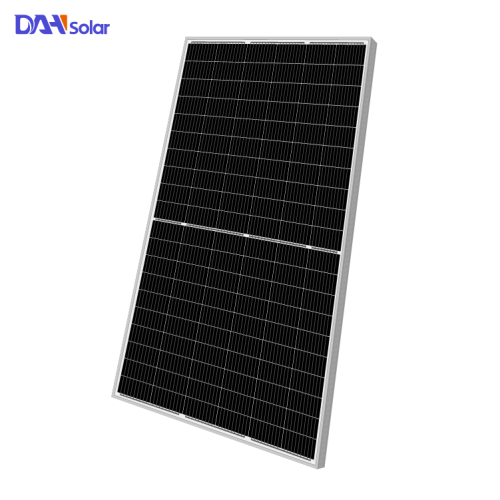

FV panel DAH Solar Mono 330Wp
Moduly HCM60X9 jsou tvořeny z devítisběrnicových (9BB) monokrystalických half-cell článků v rastru 6x20, což mimo jiné snižuje vnitřní odpor panelu a zvyšuje jeho výkonovou stabilitu. Kombinace sériového a paralelního propojení článků snižuje celkové vnitřní ztráty modulu a zaručuje vyšší výstupní výkon než konvenční PERC. S účinností téměř 20% se tyto moduly hodí pro komerční i průmyslové instalace, hlavně díky maximalizaci výkonu modulu při omezeném prostoru.
Informace o produktu
- Výrobce: DAH Solar
- Záruční doba: 12 let
- Kód produktu: HCM60X9
Hlavní vlastnosti panelu DAH HCM60X9 MONO 330Wp:
Devítisběrnicové (9BB) half-cell články
I s polovičním zastíněním stále poloviční výkon
Inovativní technologie pro každé počasí
Konstrukce serio-paralelního kombinovaného obvodu = vyšší výstupní výkon než konvenční PERC.
Trvalý vysoký výkon
Vyšší zisk z plochy díky vyšší výkonnostní třídě a efektivitě až 19,53%.
Vhodné pro extrémní povětrnostní podmínky
Rám z High-Tech-hliníkové slitiny, certifikovaný pro vysoké zatížení sněhem (5400 Pa) a větrem (2400 Pa).
Technické parametry:
| Model | HCM72X9 |
| Elektrická specifikace STC* | |
| Výkon (Pmpp) | 330 W |
| Výrobní tolerance výkonu | 0 ~ +5 W |
| Jmenovité napětí (Vmpp) | 33,7 V |
| Maximální proud při zátěži (Impp) | 10,33 A |
| Napětí naprázdno (Voc) | 40,6 V |
| Zkratový proud (Isc) | 9,8 A |
| Účinnost (η) | 19,53 % |
| Elektrická specifikace NOCT** | |
| Výkon (Pmpp) | 249 W |
| Jmenovité napětí (Vmpp) | 32,4 V |
| Maximální proud při zátěži (Impp) | 7,69 A |
| Napětí naprázdno (Voc) | 39,7 V |
| Zkratový proud (Isc) | 8,18 A |
| Provozní podmínky | |
| Maximální systémové napětí | 1000 V / 1500 V |
| Pojistky pro sériové zapojení | 20 A |
| Provozní teplota panelu | -40 °C až +85 °C |
| Teplotní koeficienty | |
| Nominální teplota článku (STC) | 25 °C |
| Teplotní koeficient pro Pmpp | -0,37 % / K |
| Teplotní koeficient pro Voc | -0,29 % / K |
| Teplotní koeficient pro Isc | +0,05 % / K |
| Záruka | |
| Záruka na produkt | 12 let |
| Záruka na lineární pokles výkonu | 10 let 91,4 % + 25 let 83,2 % jmenovitého výkonu |

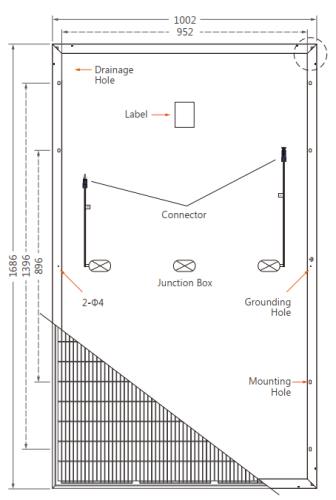

| Mechanická specifikace | |
| Typ článku | Monokrystal 158,75x79,375mm |
| Počet článků v sérii | 120 (6x20) |
| Spojovacího box | Třída krytí IP68, 3 bypass diody |
| Konektory / Délka kabelu | MC4 / N 400mm/P 300MM |
| Rám | Hliník |
| Rozměry | 1686×1002×35mm |
| Hmotnost | 19 Kg |
