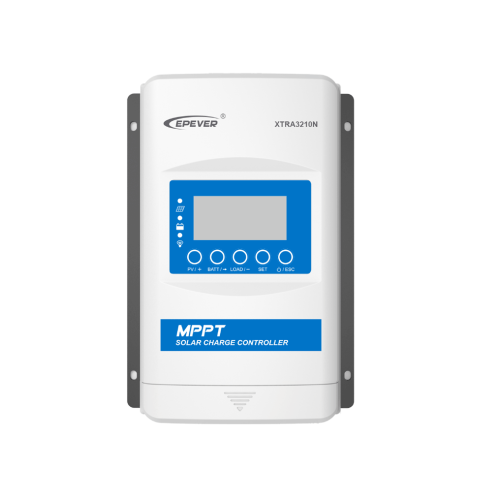

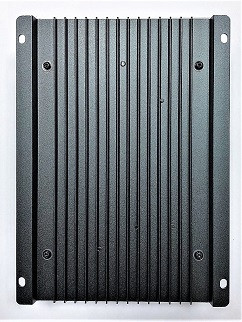

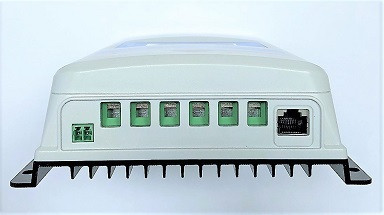

MPPT solární regulátor EPsolar XTRA 30A 100V

12 V - 390 Wp / 24 V - 780 Wp

Série XTRA jsou pokročilé MPPT regulátory nabíjení pro off-grid fotovoltaické systémy s displejem XDS2.
S cílem maximalizovat zisk energie z fotovoltaických polí a současně minimalizovat ztráty výkonu v širokém rozsahu
provozních podmínek, řada XTRA využívá pokročilý inteligentní algoritmus, který má za následek až o 30% vyšší efektivní nabíjení, ve srovnání s běžným regulátorem nabíjení PWM

Dostupnost:
Skladem

2 951  (2 438,84  bez DPH)

Informace o produktu

  • Výrobce: EPsolar
  • Záruční doba: 24 měsíců

!! Maximální napětí série panelů nesmí překročit 92 V !!

Hlavní vlastnosti solárního regulátoru EPsolar XTRA 3210N:

Regulátor řady Xtra má funkci omezené ochrany nabíjecího proudu a nabíjecího výkonu, stejně jako automatické snížení výkonu při vysokých teplotách: ochrana zajišťuje stabilitu systému i při překročení jmenovitého výkonu FV a při překročení teplotních podmínek.Třída ochrany IP32 a izolovaný komunikační port RS485 dále zlepšují spolehlivost řídicí jednotky při různých aplikačních podmínkách. Regulátory série XTRA zahrnují samoadaptivní třístupňový algoritmus nabíjení, který účinně prodlužuje životnost akumulátoru a výrazně zlepšuje výkon systému. Také má rozsáhlou elektronickou ochranou pro přebíjení, výboj, polaritu FV a baterie, reverzní polaritu atd., aby byla zajištěna udržitelnost a trvanlivost off-grid solární soustavy.

Funkce

  • Pokročilá technologie regulace - výtěžnost ne nižší než 99,5%.
  • Maximální účinnost přenosu DC / DC až 98%, účinnost přenosu plného zatížení až 97,4%.
  • Široký rozsah provozního napětí MPP.
  • Funkce ochrany proti nízké teplotě a funkce automatického aktivace nabíjení lithiové baterie.
  • Omezení nabíjecího výkonu a proudu nad jmenovitým rozsahem.
  • Statistiky v reálném čase.
  • Pracovní režimy více zatěžovacích stavů.
  • Komplexní elektronická ochrana.
  • Kompatibilní s olověnými a lithium-ion ① batteriemi.
  • Ochrana proti přehřátí a snížení výkonu při vyšších teplotách.
  • LCD displej XDS2 a příslušenství.
  • Komponenty ST nebo IR s vysokou kvalitou a nízkou poruchou zaručují životnost.
  • Izolovaný komunikační port RS485 s chráněným výkonem 5V / 200mA se standardním protokolem Modbus.
  • Sledování a nastavení parametrů pomocí aplikace APP nebo PC software.
  • Prachotěsný a voděodolný design s třídou ochrany IP32 ②.

① Při použití lithiové baterie je potřeba použití PC programu pro nastavení parametrů lithiové baterie

② Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.

Technická specifikace:

Model XTRA3210N-XDS2
Napětí baterie 12 V / 24 V (automatická volba ①)
Jmenovitý nabíjecí proud 30 A
Nominální výkon FV, 12 V 390 W
Nominální výkon FV, 24 V 780 W
Jmenovitý výstupní proud 30 A
Maximální napětí FV panelů naprázdno

100 V Při minimální teplotě prostředí

92 V Při teplotě prostředí 25 ℃

Rozsah napětí baterie 8 ~ 32 V
Rozsah napětí MPPT (Rozsah napětí baterie + 2 V) ~ 72 V
Vyrovnávací napětí ② (Typ akumulátoru) Hermeticky uzavřený: 14,6 V; Zaplavený: 14,8 V; Uživatelský: 17 ~ 9 V
Nabíjecí napětí Boost ② (Typ akumulátoru) Gel: 14,2 V; Hermeticky uzavřený: 14,4 V; Zaplavený: 14,6 V; Uživatelský: 17 ~ 9 V
Nabíjecí napětí Float ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 13,8 V; Uživatelský: 17 ~ 9 V
Nízké napětí při obnovení připojen ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 12,6 V; Uživatelský: 17 ~ 9 V
Odpojení při nízkém napětí ② (Typ akumulátoru) Gel /Hermeticky uzavřený /Zaplavený: 11,1 V; Uživatelský: 17 ~ 9 V
Výpadek napájecího obvodu ≤0,23 V
Vlastní spotřeba 12 V: ≤35 mA 24 V: ≤22 mA
Koeficient kompenzace teploty ③ -3 mV / ℃ / 2 V (výchozí nastavení)
Uzemnění Společné záporné uzemnění
Rozhraní RS485 5 V DC / 200 mA (RJ45)
Doba podsvícení LCD displeje 60s (výchozí nastavení)
Teplota prostředí ④ (plný výkon bez omezení) -25 ℃ ~ + 50 ℃
Rozsah teplot skladování -20 ℃ ~ +70 ℃
Vlhkost vzduchu ≤ 95%
Skříň
Napájecí svorky 16 mm² / 6AWG
Kategorie ochrany IP33 ④
Rozměry 230×165×63 mm
Montážní rozměr 173×156 mm
Velikost montážní díry Φ5 mm
Hmotnost 1,31 kg

① Při volbě typu lithiové baterie nelze systémové napětí automaticky rozpoznat.

② Při výběru typu lithiové baterie je koeficient teplotní kompenzace 0 a nemůže být nastaven.

③ Parametry jsou pro systém 12V při 25 ℃, ×2 pro systém 24V při 25 ℃, ×4 pro systém 48V při 25 ℃.

④ Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.
