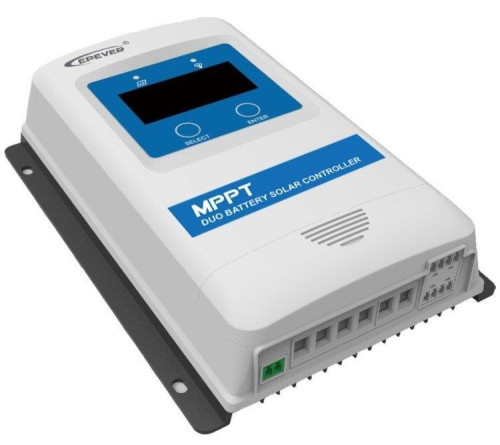

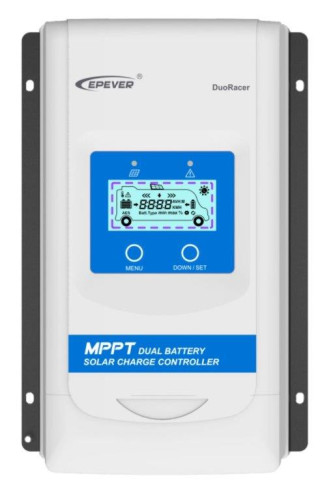

MPPT solární regulátor EPsolar DuoRacer 30A/ 100 VDC

12 V - 390 Wp / 24 V 780 Wp

MPPT regulátor DuoRacer je určen k nabíjení dvou baterií. Díky tomuto se hodí především pro lodě, karavany atd. Maximální nabíjecí proud 30A.

Dostupnost:
Skladem

2 735  (2 260,33  bez DPH)

Informace o produktu

  • Výrobce: EPsolar
  • Záruční doba: 24 měsíců

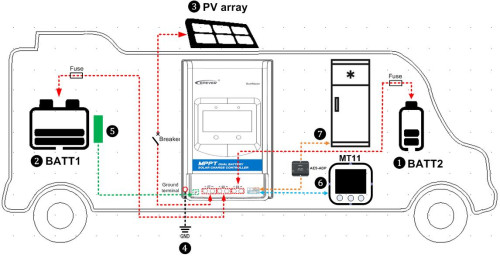

MPPT regulátor nabíjení DuoRacer DR3210N-DDS je určen k nabíjení dvou baterií – palubní i startovací (znázorněných níže jako BATT1 a BATT2) v solárním systému. Tento regulátor podporuje několik typů hlavních baterií (BATT1), včetně uzavřených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lodě atd. Zařízení automaticky rozpozná napětí systému baterie startéru (BATT2) a po splnění podmínek se baterie dobije.

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.

Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.

Maximální nabíjecí výkon do baterie tohoto modelu je 30A což odpovídá výkonu panelu 390 Wp pokud máte 12V baterii, nebo 780 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 580Wp resp. 1170Wp!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V)

Hlavní funkce:

  • Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %
  • Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP
  • Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu
  • Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1)
  • Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu
  • Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.
  • Typ BATT1 lze nastavit pomocí LED/LCD.
  • Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.
  • 100% nabíjení a vybíjení v provozním teplotním rozsahu.
  • Řídicí signál AES pro chladničku do auta
  • Standardní protokol Modbus a komunikační port RS485 (5V / 200 mA).

Funkce vestavěného displeje:

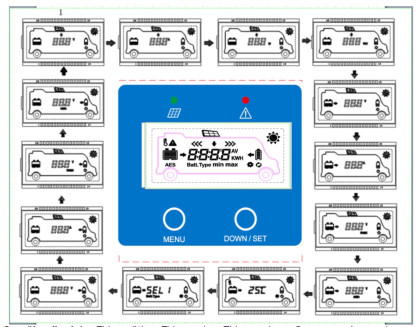

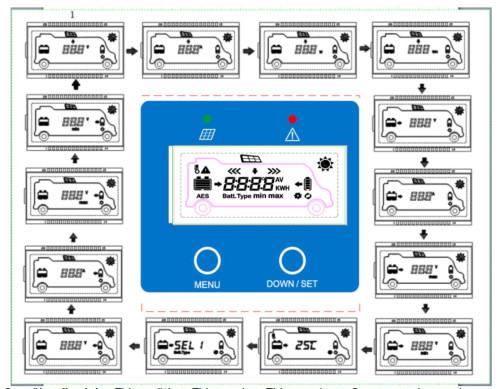

 Smyčka displeje: FV napětí → FV proud → FV energie → Generovaná energie → Napětí BATT1 → Proud BATT1 → Max. napětí BATT1 → Min. napětí BATT1 → Teplota BATT1 → Typ baterie BATT1 → Napětí BATT2 → Proud BATT2 → Max. napětí BATT2 → Min. napětí BATT2 → FV napětí



Technické specifikace:

jmenovité napětí BATT1 12/24 VDC
jmenovité napětí BATT2 12/24 VDC Auto
jmenovitý nabíjecí proud 30A
Rozsah vstupního napětí baterie 8,5 ~ 32 V
Max. napětí FV otevřeného obvodu při minimální provozní teplotě okolí 100 V
Max. napětí FV otevřeného obvodu při teplotě prostředí 25°C 90 V
Rozsah MPP napětí (napětí baterie +2 V) ~ 72 V
Jmenovitý nabíjecí výkon  390W/12V ; 780W/24V
Max. účinnost převodu 98 %
Účinnost při plném zatížení 96 %
Vlastní spotřeba 26mA/12V;15mA/24V 19mA/12V;10mA/24V (Režim nízké spotřeby)
Teplota pracovního prostředí (100% vstup a výstup) -20 °C~+45°C (DDS)
-30°C~+45°C (DDB)
Pouzdro IP33
3-ochrana proti pevným předmětům: chráněno proti pevným předmětům nad 2,5 mm.
3-ochrana proti postřiku do 60° od svislice.
Rozměry 247,2×165×68,5 mm

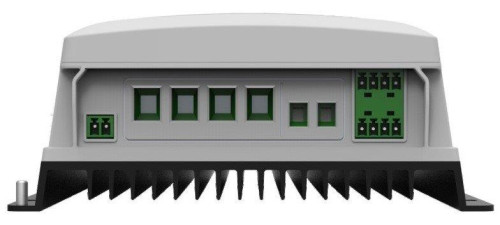

Svorka 6AWG/16mm2(BATT1) 12AWG/4mm2(BATT2)
Doporučená velikost vodiče 8AWG/10mm2(BATT1)
12AWG/4mm2(BATT2)
Hmotnost 1,4 kg
