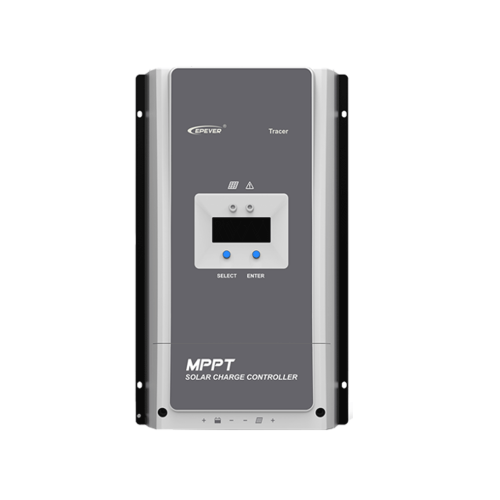

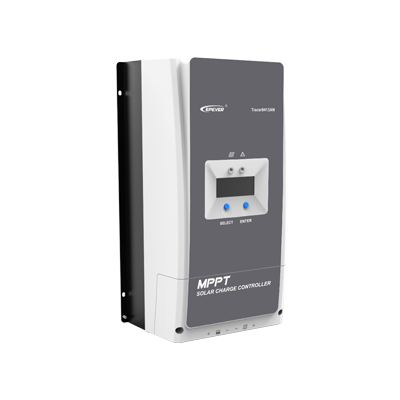

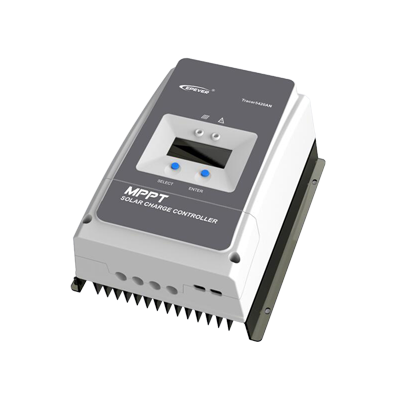

MPPT solární regulátor EPsolar Tracer-AN 50A 150V

EPEVER 12 V - 625 Wp / 24 V - 1250 Wp / 48 V - 2500 Wp

Regulátor řady Tracer-AN jsou založeny na vícefázové synchrónní rektifikační technologii (MSRT) a pokročilém řídicím algoritmu MPPT s architekturou procesoru s dvojitými jádry a společným negativním designem, má vlastnosti vysoké rychlosti odezvy, vysokou spolehlivost a vysoký průmyslový standard.

Dostupnost:
Skladem
Původní cena:
5 470
Sleva:
813  (15 %)

4 657  ( 3 848,76  bez DPH)

Informace o produktu

  • Výrobce: Epever
  • Záruční doba: 24 měsíců
  • Kód produktu: 3853
  • EAN: 6974241250491

!! Maximální napětí série panelů nesmí překročit 138 V !!

Hlavní vlastnosti solárního regulátoru EPsolar Tracer-AN:

MSRT může zaručit velmi vysokou účinnost konverze v jakémkoli nabíjecím výkonu, což výrazně zvyšuje energetickou účinnost fotovoltaické soustavy. Pokročilý řídící algoritmus MPPT minimalizuje ztrátu bodu maximální ztráty, výkonu a ztrátového času, aby se zajistilo efektivní sledování, odpovídající rychlost a vysokou účinnost konverze při vysokém nebo nízkém výkonu, takže v každé situaci.

Produkty Tracer-AN mohou rychle sledovat bod maximálního výkonu (MPP) fotovoltaického pole pro dosažení maximální energie panelu. Funkce omezení nabíjecího výkonu a proudu, funkce automatického snižování výkonu plně zajišťují stabilitu při práci s nadměrnými fotovoltaickými moduly.

S adaptivním třístupňovým režimem nabíjení založeným na digitálním řídícím obvodu mohou regulátory Tracer-AN účinně prodloužit životnost akumulátoru a výrazně zlepšit výkon systému.

Automaticky řízení relé zátěže a relé pomocné/regulátoru umožňují snadné sestavení hybridního systému. Celoplošné elektronické ochrany, včetně přetížení, přesného vybíjení a ochrany proti přepólování FV, účinně zajišťují bezpečnější a spolehlivější provoz fotovoltaické soustavy po delší servisní dobu.

Izolované rozhraní RS485 s komunikačním protokolem MODBUS a napájecím zdrojem 5 V umožňuje snadné rozšíření aplikace.

Funkce

  • ST Komponenty od Infineonu s vysokou kvalitou a nízkou poruchovostí pro zajištění dlouhé životnosti.
  • Pokročilá technologie regulace - výtěžnost ne nižší než 99,5%.
  • Maximální účinnost přenosu DC / DC dosahuje až 98,3%, účinnost plného zatížení je až 97,8%.
  • Pokročilý řídící algoritmus MPPT minimalizuje ztrátu MPP a ztrátový čas.
  • Přesnost rozpoznávání a sledování v nejvyšším bodě MPP s vícenásobnými vrcholy.
  • Širší rozsah provozního napětí MPP.
  • Systém automatického řízení pro omezení nabíjecího výkonu a proudu při překročení jmenovitých hodnot.
  • Podporuje 4 možnosti nabíjení (dle Typu akumulátoru): Hermeticky uzavřené (Výchozí), Gel, Zaplavené a Uživatelské
  • Funkce kompenzace teploty baterie.
  • Funkce záznamu energie a statistiky v reálném čase.
MPPT solární regulátor EPEVER Tracer 5415AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů.

Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.

Funkce
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Technologie
Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.

Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 50A což odpovídá výkonu panelu 625 Wp pokud máte 12V baterii, 1250 Wp pokud máte 24V baterii, nebo 2500Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138V při 25℃ (napětí v zátěži Vmpp maximálně 108V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy dle baterie 12/24/48V najdete v manuálu.

Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojení solárních panelů, neváhejte nás kontaktovat.

Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.


Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

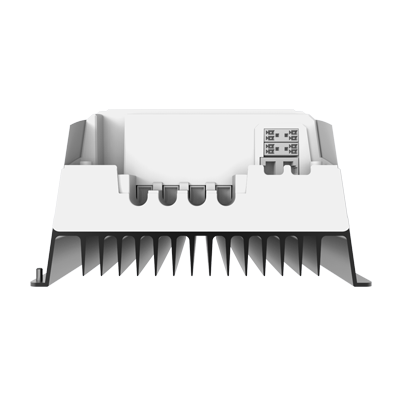

Popis regulátoru:


  1. LED indikátor nabíjení
  2. Tlačítko SELECT („VYBRAT“)
  3. Pojistka
  4. Svorka uzemnění
  5. Otvory pro šroub víka M4
  6. Indikátor alarmu obrácené polarity FV
  7. Generátor a zátěžové relé aktivní
  8. Port RTS – externí teplotní senzor
  9. Port RS485 (5 V DC/200 mA)
  10. Relé funkce/generátoru zapnuto
  11. Port RBVS - napěťový senzor
  12. Řízená prodleva zátěže
  13. Relé distribuční síť/generátor vypnuto
  14. Svorky pro fotovoltaické panely
  15. Svorky baterie
  16. Tlačítko ENTER („ZADAT“)
  17. LCD
  18. LED indikátor poruchy

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd.

Schéma zapojení:


Základní vlastnosti:

  • Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
  • Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
  • Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
  • Maximální účinnost přenosu DC/DC, až 98,7 %
  • Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
  • Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
  • Široký rozsah provozního napětí MPP
  • Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
  • Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
  • Funkce kompenzace teploty baterie
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
  • Rozměry: 261×216×119 mm
  • Váha: 3,5 kg

Podrobné technické informace naleznete v přiloženém manuálu.

Technická specifikace:

Model Tracer5415AN
jmenovité napětí systému 12 V / 24 V / 36 V / 48 V (automatická volba)
Jmenovitý nabíjecí proud 50 A
Nominální výkon FV, 12 V 625 W
Nominální výkon FV, 24 V 1250 W
Nominální výkon FV, 36 V 1875 W
Nominální výkon FV, 48 V 2500 W
Maximální napětí FV panelů naprázdno

150 V Při minimální teplotě prostředí

138 V Při teplotě prostředí 25 ℃

Typ baterie

Hermeticky uzavřené (Výchozí), Gel, Zaplavené a Uživatelské

Rozsah napětí baterie 8 ~ 68 V
Pojistka baterie 80 A / 58 V
Rozsah napětí MPP (Rozsah napětí baterie + 2 V) ~ 108 V ①
Efektivita sledování ≥99,5 %
Max. účinnost konverze 98,3 %
Účinnost plného zatížení 97,8 %
Vlastní spotřeba 12 V: 98 mA 24 V: 60 mA 36 V: 50 mA 48 V: 46 mA
Koeficient kompenzace teploty -3 mV / ℃ / 2 V (výchozí nastavení)
Uzemnění Společné záporné uzemnění
Relé Jmenovitá hodnota: 5 A / 30 VDC; Max. Hodnota: 0,5 A / 60 VDC
Rozhraní RS485 RS485(RJ45)
Doba podsvícení LCD displeje Výchozí hodnota: 60 s, Rozsah: 0 ~ 999 s (0 s: podsvícení je stále aktivní)
Teplota prostředí -25 ℃ ~ +60 ℃ (pokles nad 45 ℃)
Teplotní rozsah LCD -20 ℃ ~ +70 ℃
Rozsah teplot skladování -30 ℃ ~ +85 ℃
Vlhkost vzduchu 5% až 95%
Skříň
Napájecí svorky 16 mm² / 6AWG
Kategorie ochrany IP20
Rozměry 261×216×119 mm
Montážní rozměr 180×204 mm
Velikost montážní díry Φ7 mm
Hmotnost 3,5 kg

① Maximální napětí otevřeného okruhu FV nesmí nikdy překročit hodnotu 138 V při okolní teplotě 25 ℃.
