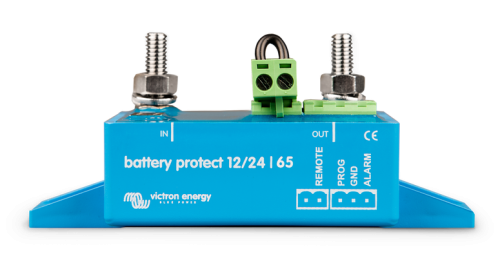

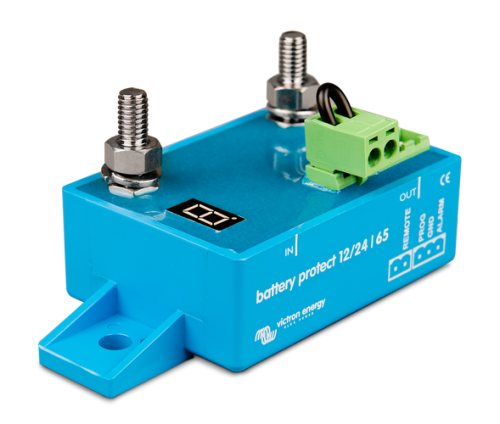

Ochrana baterie BP-65A 12/24V

Ke stažení

Datový list produktu (224.0 kB)
Manuál pro zapojení ochrany (118.1 kB)

Ochrana baterie BatteryProtect odpojí baterii od nepodstatných zátěží předtím, než dojde k jejímu úplnému vybití (což by způsobilo její zničení) nebo pokud by dosáhla úrovně, s níž by nebyla schopná nastartovat motor.

Číst více

Dostupnost:: Skladem
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -1 074 Kč (0 %)

1 074 Kč ( 887,60 Kč bez DPH)

Informace o produktu

Výrobce: Victron Energy
Záruční doba: 24 měsíců
Kód produktu: 4373
EAN: 8719076034193

Automatické nastavení 12/24V

Ochrana baterie BatteryProtect automaticky detekuje napětí v systému.

Jednoduše programovatelná

Ochrana BatteryProtect může být nastavena na zapojení / odpojení na několik různých hladin napětí.

Na displeji rozděleném na sedm částí se zobrazí, které nastavení bylo vybráno.

Speciální nastavení pro Li-ion baterie

V tomto režimu může být ochrana BatteryProtect řízena přes sběrnici VE.Bus BMS.

Velmi nízká spotřeba energie

Nízká spotřeba je pro Li-ion baterie velmi důležitá, hlavně po vypnutí při nízkém napětí.

Pro více informací si prosím prohlédněte Li-ion battery datasheet a VE.Bus BMS manual.

Přepěťová ochrana

V případě vzniku přepětí s následkem možného poškození citlivých přístrojů, jsou přístroje odpojeny pokud DC

napětí přesáhne 16 V popřípadě 32 V.

Odolná proti jiskření

Nepracuje s reléovými prvky nýbrž s tranzistorovými spínači MOSFET, nevzniká jiskření.

Zpožděný výstup alarmu

Výstup alarmu je aktivován v případě, že na baterii klesne napětí pod nastavenou hodnotu po dobu delší než 12

vteřin. Startování motoru, proto alarm neaktivuje. Výstup alarmu je otevřený kolektorový výstup na zápornou

sběrnici, max. proud 50 mA. Výstup alarmu se typicky připojuje na bzučák nebo ke světelné signalizaci.

Zpožděné odpojení zátěže

Zátěž se odpojí 90 vteřin poté, co byl spuštěn alarm. Pokud během této doby napětí baterie vzroste na úroveň

„připojovací prahové hodnoty“ (např. během startování motoru), zátěž odpojena nebude.

Ochrana baterie BatteryProtect je jednosměrná tzn. proud může procházet pouze ze vstupu „in“ do výstupu „out“. Zpětný proud procházející z výstupu „out“ do vstupu „in“ je nepřípustný a poškodí zařízení.

Parametry:

Hmotnost: 1 kg
Maximální trvalý proud zátěže: 65 A
Špičkový proud: 300 A
Napěťový rozsah: 6-35 V
Proudová spotřeba - zapnutá: 1,5 mA
Proudová spotřeba - vypnutá nebo se vypíná při nízkém napětí: 0,6 mA
Zpoždění výstupu alarmu: 12 vteřin
Maximální zátěž na výstupu alarmu: 50 mA (přepěťová ochrana)
Zpoždění při odpojení zátěže: 90 vteřin (Ihned pokud ho způsobí sběrnice VE.Bus BMS)
Nastavené prahové napětí - Odpojení: 10,5 V nebo 21 V
Nastavené prahové napětí - Připojení: 12 V nebo 24 V
Rozpětí provozních teplot: Plná zátěž -40°C až 40°C(až do 60% jmenovitého zatížení při teplotě 50 ° C)
Rozměry VxŠxH: 40 x 48 x 106 mm
