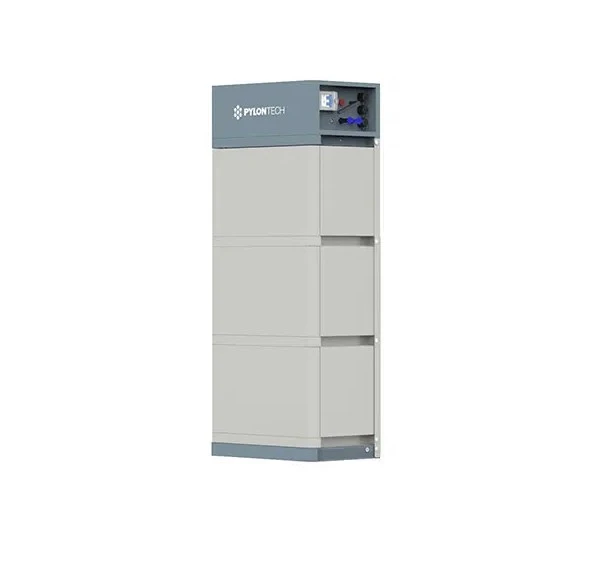

Pylontech Force H2 – vysokonapěťový bateriový set 10,65 kWh (3× FH9637M + BMS FC0500M)
Ke stažení
- Datový list baterie (1.6 MB)
- Datový list BMS (1.6 MB)
Kompletní vysokonapěťový bateriový set Pylontech Force H2 s kapacitou 10,65 kWh je připravené řešení pro moderní fotovoltaické systémy s důrazem na bezpečnost, modularitu a dlouhou životnost.
Informace o produktu
- Výrobce: PYLONTECH
- Kód produktu: Pyl02008
Set Pylontech Force H2-10,65 kWh + BMS představuje ucelené HV bateriové úložiště složené ze tří LiFePO4 bateriových modulů FH9637M (3,55 kWh) a jedné řídicí jednotky BMS FC0500M-40S-V2. Díky tomu je systém ihned připraven k instalaci bez nutnosti dalších komponent.
Použité LiFePO4 (LFP) články zajišťují vysokou úroveň bezpečnosti, tepelnou stabilitu a dlouhou cyklickou životnost. Celková jmenovitá kapacita 10,65 kWh (využitelná cca 10,1 kWh) je ideální pro rodinné domy i menší komerční instalace, kde je kladen důraz na efektivní ukládání energie z fotovoltaiky.
Systém Force H2 je navržen jako modulární – v rámci jedné bateriové věže lze kapacitu dále rozšířit přidáním dalších modulů. BMS FC0500M-40S-V2 zajišťuje ochranu proti přepětí, podpětí, nadproudu a teplotním extrémům a komunikuje se střídačem prostřednictvím CAN / RS485.
Velkou výhodou je rychlá instalace Plug & Play, kompaktní provedení a krytí IP55, které umožňuje umístění v technických místnostech nebo chráněném exteriéru. Systém je kompatibilní s širokou škálou vysokonapěťových hybridních měničů.
⚠️ Pro plné uplatnění záruky je nutné zaregistrovat bateriový systém po instalaci na webu výrobce Pylontech.
Soupiska sestavy
Force H2 – 10,65 kWh + BMS
Číslo položky: 1758983
Obsah kompletní sestavy
| Položka | Označení | Množství |
|---|---|---|
| Vysokonapěťový bateriový modul | Pylontech FH9637M HV Force-H2 (3,55 kWh) | 3 ks |
| Řídicí jednotka BMS | Pylontech FC0500M-40S-V2 Force-H2 BMS | 1 ks |
| Stohovací mechanická konstrukce | součást systému Force-H2 | ✔ |
| Interní HV propojení | Plug & Play | ✔ |
➡️ Celková jmenovitá kapacita sestavy: 10,65 kWh
➡️ Využitelná kapacita sestavy: cca 10,1 kWh
Tabulka technických údajů
Pylontech Force H2 – 10,65 kWh + BMS
Bateriový systém (celék)
| Parametr | Hodnota |
|---|---|
| Typ systému | Vysokonapěťový (HV) bateriový systém |
| Technologie článků | LiFePO4 (LFP) |
| Jmenovitá kapacita systému | 10,65 kWh |
| Využitelná kapacita systému | cca 10,1 kWh |
| Napěťová úroveň systému | High Voltage (HV) |
| Konfigurace | 3 moduly + 1× BMS |
| Stohovatelný systém | Ano |
| Krytí systému | IP55 |
| Provozní teplota | −10 °C až +55 °C |
| Životnost | > 6 000 cyklů |
| Záruka | 10 let |
| Paralelní provoz věží | až 6 věží |
Bateriový modul – FH9637M
| Parametr | Hodnota |
|---|---|
| Jmenovitá kapacita modulu | 3,55 kWh |
| Využitelná kapacita modulu | 3,37 kWh |
| Jmenovité napětí | 96 V DC |
| Jmenovitá kapacita | 37 Ah |
| Max. nabíjecí proud | 18,5 A |
| Max. vybíjecí proud | 18,5 A |
| Chemie článků | LiFePO4 (LFP) |
| Stupeň krytí | IP55 |
| Rozměry (Š × H × V) | cca 450 × 296 × 296 mm |
| Hmotnost | cca 35 kg |
| Konektor | DC konektor |
Řídicí jednotka – FC0500M-40S-V2 BMS
| Parametr | Hodnota |
|---|---|
| Typ | BMS pro systém Force-H2 |
| Max. počet modulů | 2–4 moduly FH9637M |
| Komunikační rozhraní | CAN / RS485 |
| Funkce | řízení, ochrana, balancing |
| Přednabíjecí obvod | Ano |
| Vzdálený monitoring | Ano (WiFi – FW update) |
| Kompatibilita měničů | HV hybridní měniče |
| Paralelní provoz systémů | až 6 systémů |
| Registrace pro záruku | povinná u výrobce |
