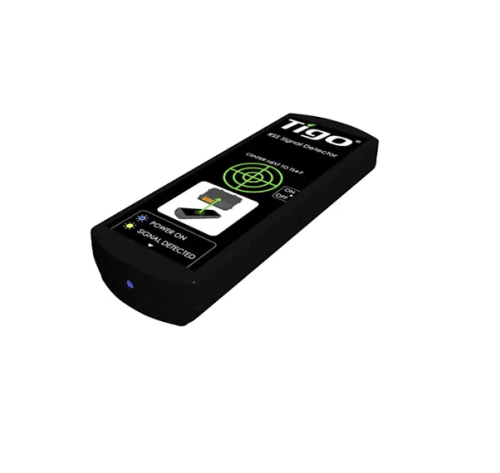

Tigo RSS Signal Detector – detektor PLC signálu pro Rapid Shutdown (TS4-F / TS4-A-F)

Ke stažení

Datový list (1.6 MB)

Tigo RSS Signal Detector je přenosný testovací nástroj pro kontrolu PLC keep-alive signálu z RSS vysílače do jednotek TS4-F / TS4-A-F během instalace fotovoltaického systému.

Číst více

Dostupnost:: Do týdne
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -7 229 Kč (0 %)

7 229 Kč ( 5 974,38 Kč bez DPH)

Informace o produktu

Výrobce: Tigo
Kód produktu: 1755400
EAN:

RSS Signal Detector od společnosti Tigo Energy slouží jako profesionální nástroj pro ověření správné funkce systému rapid shutdown na úrovni modulů. Zařízení detekuje komunikaci PLC (Power Line Communication), kterou RSS vysílač odesílá do jednotek TS4-F, TS4-R-F nebo TS4-A-F, a potvrzuje tak jejich připravenost pro bezpečný provoz.

Detektor se používá přímo při instalaci fotovoltaické elektrárny – postačí jej přiblížit do vzdálenosti přibližně 5 cm k jednotce TS4. Pokud je přítomen udržovací signál „keep-alive“, zařízení se vizuálně i zvukově projeví změnou barvy LED z modré na žlutou a akustickým tónem . Tím instalátor okamžitě získá potvrzení správné komunikace a funkčnosti bezpečnostního systému.

Tímto způsobem lze jednoduše a spolehlivě ověřit shodu s požadavky normy NEC 2017 690.12 Rapid Shutdown, která stanovuje podmínky bezpečného odpojení FV systému. Díky přenosnému provedení se jedná o nepostradatelný nástroj pro montážní firmy, techniky a projektanty, kteří pracují s řešeními Tigo Fire Safety.

Součástí balení jsou čtyři baterie AA, takže zařízení je připravené ihned k použití. Produkt je určen výhradně pro technické ověřování funkčnosti a není napojen na systém monitoringu.

Technické údaje – Tigo RSS Signal Detector

Parametr	Hodnota
Název produktu	RSS Signal Detector
Popis funkce	Testovací zařízení pro ověření přítomnosti PLC „keep-alive“ signálu z RSS vysílače do jednotek TS4-F / TS4-R-F / TS4-A-F
Účel	Ověření funkce systému Rapid Shutdown během instalace
Výrobce	Tigo Energy
Číslo položky (Krannich)	1755400
Číslo výrobce (MPN)	400-00900-00
Kompatibilita	TS4-F, TS4-R-F, TS4-A-F, RSS Transmitter
Typ signálu	PLC – Power Line Communication
Detekční vzdálenost	2" (≈ 5 cm) od jednotky TS4
Indikace signálu	LED změna modrá → žlutá + zvukový alarm
Napájení	4× AA baterie (v balení)
Použití	Ruční / přenosné ověřovací zařízení
Shoda s normou	Podporuje ověření souladu s NEC 2017 690.12 (Rapid Shutdown)
Hmotnost vč. obalu	0,5 kg
Obsah balení	RSS Signal Detector + 4× AA baterie
Datum datasheetu	12/13/19
