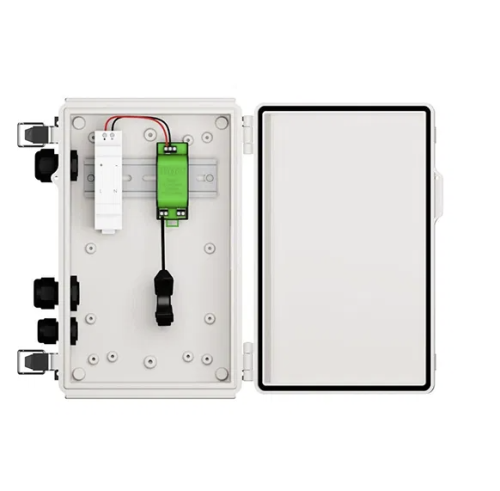

Tigo RSS Transmitter Dual Core – venkovní sada s napájením (Rapid Shutdown, PLC, DIN lišta)

Ke stažení

Kompletní venkovní sada Tigo RSS Dual Core Transmitter poskytuje spolehlivou PLC komunikaci pro funkci rapid shutdown ve spojení s TS4-A-F a TS4-A-2F, vhodná i pro rozsáhlé FV systémy.

Dostupnost:
Do týdne

3 059 Kč ( 2 528,10 Kč bez DPH)

Informace o produktu

  • Výrobce: Tigo
  • Kód produktu: 1755399

Sada DUAL CORE RSS DIN RAIL TRANSMITTER AND OUTDOOR KIT představuje profesionální řešení pro bezpečnostní vypínání na úrovni modulů v rámci fotovoltaických systémů. Obsahuje dual-core RSS vysílač, robustní venkovní kryt (IP68 / NEMA 3R) a napájecí zdroj 120/240 VAC, což umožňuje rychlou a bezpečnou instalaci do různých provozních podmínek, včetně komerčních a průmyslových aplikací.

Vysílač využívá PLC (Power Line Communication) pro přenos udržovacího signálu „keep-alive“ k jednotkám TS4-A-F nebo TS4-A-2F, které automaticky přejdou do režimu rychlého vypnutí (rapid shutdown) při ztrátě signálu. Technologie Pure Signal™ navíc potlačuje interferenci mezi více vysílači a umožňuje synchronizaci až 10 vysílačů v jedné soustavě .

Každé ze dvou jader obepíná až 10 vodičů jednoho FV stringu (kladných nebo záporných) a je konstruováno pro proud až 160 A a napětí do 1500 V DC . Sada splňuje požadavky NEC 690.12 (2017, 2020, 2023) na bezpečnostní vypnutí FV systémů.

Tento produkt lze objednat pouze společně s TS4-A-2F, v poměru 1:30 a více, což odpovídá požadavkům pro rozsáhlé stringové sestavy.

Robustní venkovní kryt se stupněm krytí IP68 / NEMA 3R poskytuje dlouhodobou odolnost vůči povětrnostním vlivům. Instalace na DIN lištu usnadňuje montáž v rozvaděčích. Sada je ideální pro větší FVE, komerční objekty a utility projekty, kde je vyžadována vysoká spolehlivost komunikace a koordinace více stringů.

Technická tabulka – Tigo Dual Core RSS Transmitter Outdoor Kit

Parametr Hodnota
Výrobce Tigo Energy
Název produktu výrobce RSS Transmitter – Outdoor Kit
Číslo položky (Krannich) 1755399
Číslo výrobce (MPN) 492-00000-52
Typ produktu Dual Core RSS Transmitter + venkovní kryt + napájecí zdroj
Funkce Aktivátor rapid shutdown se systémem Pure Signal™
Kompatibilita TS4-A-F, TS4-A-2F
Objednací podmínka Pouze se současnou objednávkou TS4-A-2F (poměr min. 1:30)
Technologie komunikace PLC – Power Line Communication
Technologie Pure Signal™ Ano – potlačení přeslechů mezi více vysílači
Počet jader (cores) 2
Kapacita jednoho jádra Až 10 vodičů stringu (pozitivní nebo negativní)
Max. počet připojených stringů 20 (10 na jádro)
Max. proud na jádro 160 A
Max. napětí stringu 1500 V DC
Max. počet synchronizovaných vysílačů 10
Max. délka synchronizačního kabelu 30 m k poslednímu vysílači
Napájení 120/240 VAC (součást sady)
Spotřeba (max / průměr) 5.5 W / 0.85 W
Standby spotřeba 0.06 W (PCBA v měniči)
Montáž vysílače Na DIN lištu
Provedení krytu Outdoor – IP68 / NEMA 3R
Rozměry vysílače (H × W × D) 90.9 × 38 × 41.3 mm
Rozměry venkovního krytu (H × W × D) 270 × 170 × 110 mm
Hmotnost (bez/ s obalem) 1.70 kg / 1.72 kg
Počet kusů v balení 8
Země původu Čína
HS kód (Intrastat) 84719000
