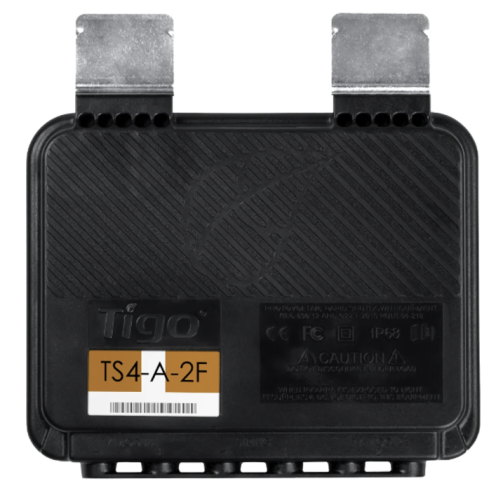

Tigo TS4-A-2F 1400W – bezpečnostní modul pro rychlé vypnutí (1400 W / 25 A Isc, MC4, 1000 V IEC)

Ke stažení

Datový list (800.7 kB)
Manuál (1.5 MB)
Prohlášení o shodě (198.6 kB)

Tigo TS4-A-2F je bezpečnostní řešení pro rychlé vypnutí FV modulů, které obsluhuje dva panely a splňuje vysoké požadavky moderních instalací včetně podpory proudů až 25 A Isc.

Číst více

Dostupnost:: Do týdne
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -1 396 Kč (0 %)

1 396 Kč ( 1 153,72 Kč bez DPH)

Informace o produktu

Výrobce: Tigo
Kód produktu: 417111
EAN:

Tigo TS4-A-2F (1400 W / 25 A Isc, MC4, 1000 V IEC) je vysoce spolehlivý add-on modul určený pro zajištění bezpečnostní funkce rapid shutdown (rychlé vypnutí) dle norem NEC 2017/2020/2023. Díky své konstrukci dokáže obsloužit dva fotovoltaické moduly, což zjednodušuje instalaci a snižuje celkový počet prvků ve stringu.

Zařízení podporuje vysoké vstupní proudy 20 A Imp / 25 A Isc, takže je ideální pro moderní bifaciální a silnoproudé FV panely. Maximální výkon činí 1400 W (700 W na vstup), přičemž vstupní napěťový rozsah 16–80 V, systémové napětí 1000 V IEC a účinnost až 99,9 % zajišťují bezproblémový provoz v široké škále instalací .

TS4-A-2F využívá signalizaci PLC pro komunikaci s vysílačem Tigo RSS, který přenáší udržovací signál „keep-alive“ po stringových vodičích. Při jeho ztrátě modul automaticky aktivuje režim rychlého vypnutí a uvede FV pole do bezpečného stavu. Jednotka disponuje krytím IP68 / NEMA 3R, je plně odolná vůči povětrnostním vlivům a lze ji snadno upevnit na rám modulu nebo konstrukci.

Varianta vybavená konektory MC4 a kabely vhodnými pro rychlou montáž se hodí pro nové instalace i upgrade starších systémů. Díky jednoduché obsluze, certifikacím UL/IEC a 25leté záruce představuje jeden z nejspolehlivějších prvků zabezpečení FV systémů dostupných na trhu.

TECHNICKÁ TABULKA – Tigo TS4-A-2F (1400 W / 25 A Isc, MC4, 1000 V IEC)

Parametr	Hodnota
Výrobce	Tigo Energy
Model	TS4-A-2F
Typ	Modul rychlého vypnutí (Rapid Shutdown) pro 2 FV panely
Max. výkon (Pmax)	1400 W (700 W / vstup)
Max. proud (Imp / Isc)	20 A / 25 A
Max. výstupní proud (Imax)	20 A
Rozsah vstupního napětí (Vmp)	16–80 V
Max. systémové napětí	1000 V (IEC)
Komunikace	PLC
Rychlé vypnutí – čas	< 30 s
Krytí	IP68 / NEMA 3R
Provozní teplota	–40 až 85 °C
Rozměry (V×Š×H)	139,7 × 138,4 × 22,9 mm
Hmotnost	590 g
Konektory	MC4
Délka kabelu vstup	2200 mm (varianta dle vašeho zadání)
Délka kabelu výstup	120 mm (přesný údaj dle produktu)
Certifikace	UL 1741 PVRSS, UL 1741 PVSRE, IEC 62109, NEC 690.12
Záruka	25 let
