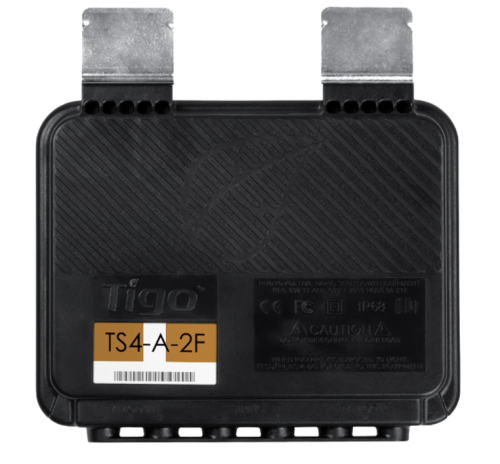

Tigo TS4-A-2F 1000W – bezpečnostní modul pro rychlé vypnutí (Rapid Shutdown) pro dva FV moduly, PLC komunikace

Ke stažení

Datový list (800.7 kB)
Prohlášení o shodě (198.6 kB)
Manuál (1.5 MB)

Tigo TS4-A-2F je profesionální řešení rychlého vypnutí FV modulů, které zajišťuje bezpečnost v souladu s NEC 2017/2020/2023 a nabízí vysokou spolehlivost pro moderní fotovoltaické instalace.

Číst více

Dostupnost:: Do týdne
Datum dodání:
Původní cena:: ~~0 Kč~~
Sleva:: -1 325 Kč (0 %)

1 325 Kč ( 1 095,04 Kč bez DPH)

Informace o produktu

Výrobce: Tigo
Kód produktu: 417121
EAN:

Tigo TS4-A-2F je pokročilé zařízení určené pro rychlé vypnutí (Rapid Shutdown) na úrovni FV modulů. Umožňuje splnění bezpečnostních norem NEC 690.12 (2017/2020/2023) a poskytuje jistotu, že FV systém přejde do bezpečného stavu při výpadku napájení nebo ztrátě PLC signálu z vysílače RSS. Tento model obsluhuje dva FV moduly, což snižuje počet potřebných jednotek na string a urychluje instalaci.

Zařízení podporuje komunikační technologii PLC (Power Line Communication), která přenáší signál rychlého vypnutí přímo po vodičích stringu. V kombinaci s vysílačem Tigo RSS nebo měničem s certifikovaným integrovaným vysílačem představuje TS4-A-2F kompletní řešení modulové bezpečnosti.

Konstrukce umožňuje instalaci přímo na rám modulu nebo do nosné konstrukce i bez držáků. Nová generace je navržena pro vyšší proudy až 20 A Imp / 25 A Isc, takže je výborně kompatibilní s bifaciálními a výkonnými moderními moduly .

Jednotka má maximální systémové napětí 1000/1500 V*, účinnost až 99,9 %, krytí IP68 / NEMA 3R a provozní teplotu od –40 do 85 °C. Díky robustní konstrukci a certifikacím UL/IEC jde o jedno z nejspolehlivějších RSD řešení na trhu.

Součástí je také široká nabídka délek kabelů s konektory MC4 nebo EVO2, což usnadňuje integraci do libovolného typu FV systému.

TECHNICKÁ TABULKA – Tigo TS4-A-2F

Parametr	Hodnota
Výrobce	Tigo Energy
Model	TS4-A-2F
Funkce	Modulové rychlé vypnutí (Rapid Shutdown)
Počet obsluhovaných modulů	2
Max. proud (Imp / Isc)	20 A / 25 A
Rozsah vstupního napětí (Vmp)	16–80 V
Max. systémové napětí (Vmax)	1000 / 1500 V*
Max. výstupní proud (Imax)	15 A / 20 A (podle modelu)
Max. výkon (Pmax)	1000 W (500 W / vstup) nebo 1400 W (700 W / vstup)
Max. účinnost	99,9 %
Rychlé vypnutí – čas	< 30 s
Komunikace	PLC
Typ vodiče	TS4 vodič AWG 12
Limity PVRSE	≤240 VA, ≤8 A, ≤30 VDC
Krytí	IP68 / NEMA 3R
Provozní teplota	–40 až 85 °C
Skladovací teplota	–40 až 85 °C
Max. nadmořská výška	3000 m
Rozměry (V × Š × H)	139,7 × 138,4 × 22,9 mm
Hmotnost	590 g
Konektory	MC4 nebo EVO2
Certifikace	UL 1741 PVRSS, UL 1741 PVSRE, IEC 62109, NEC 690.12
Záruka	25 let
Dostupné délky kabelů (vstup/výstup)	0,13 / 0,2 / 1,2 / 1,3 / 2,2 / 2,4 m (dle varianty)
