Univerzální aktivní chlazení fotovoltaických měničů – horní montáž

Univerzální aktivní chlazení fotovoltaických měničů V4H

Při vysokém výkonu a zejména během teplých letních dnů dochází k zahřívání fotovoltaického měniče. Aktivní chlazení V4H podporuje proudění vzduchu kolem chladiče a pomáhá účinněji odvádět vznikající teplo. Univerzální provedení je určeno pro kompatibilní pasivně chlazené fotovoltaické měniče, u kterých je možné chladicí jednotku vhodně umístit nad měnič.

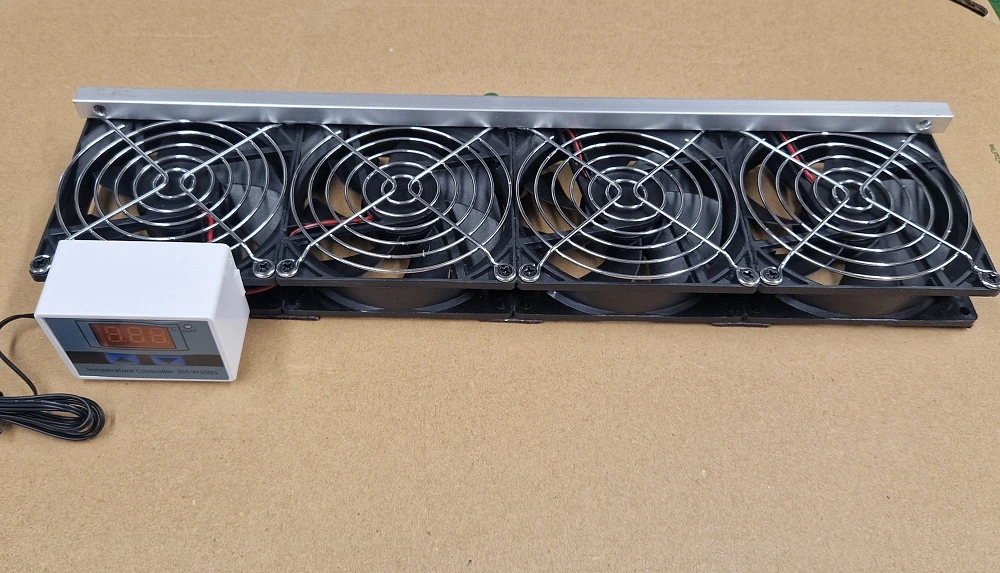

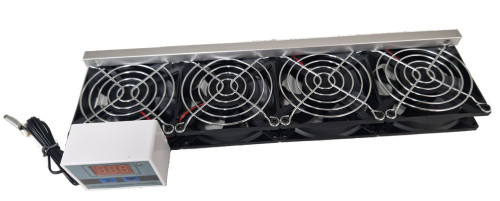

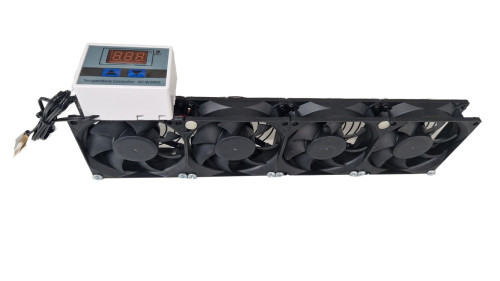

Chladicí jednotka využívá čtyři ventilátory SUNON MF80252V2-1000U-A99 o rozměru 80 × 80 × 25 mm s deklarovanou životností 70 000 hodin. Automatický provoz zajišťuje digitální termostat XH-W3001 s externím teplotním čidlem.

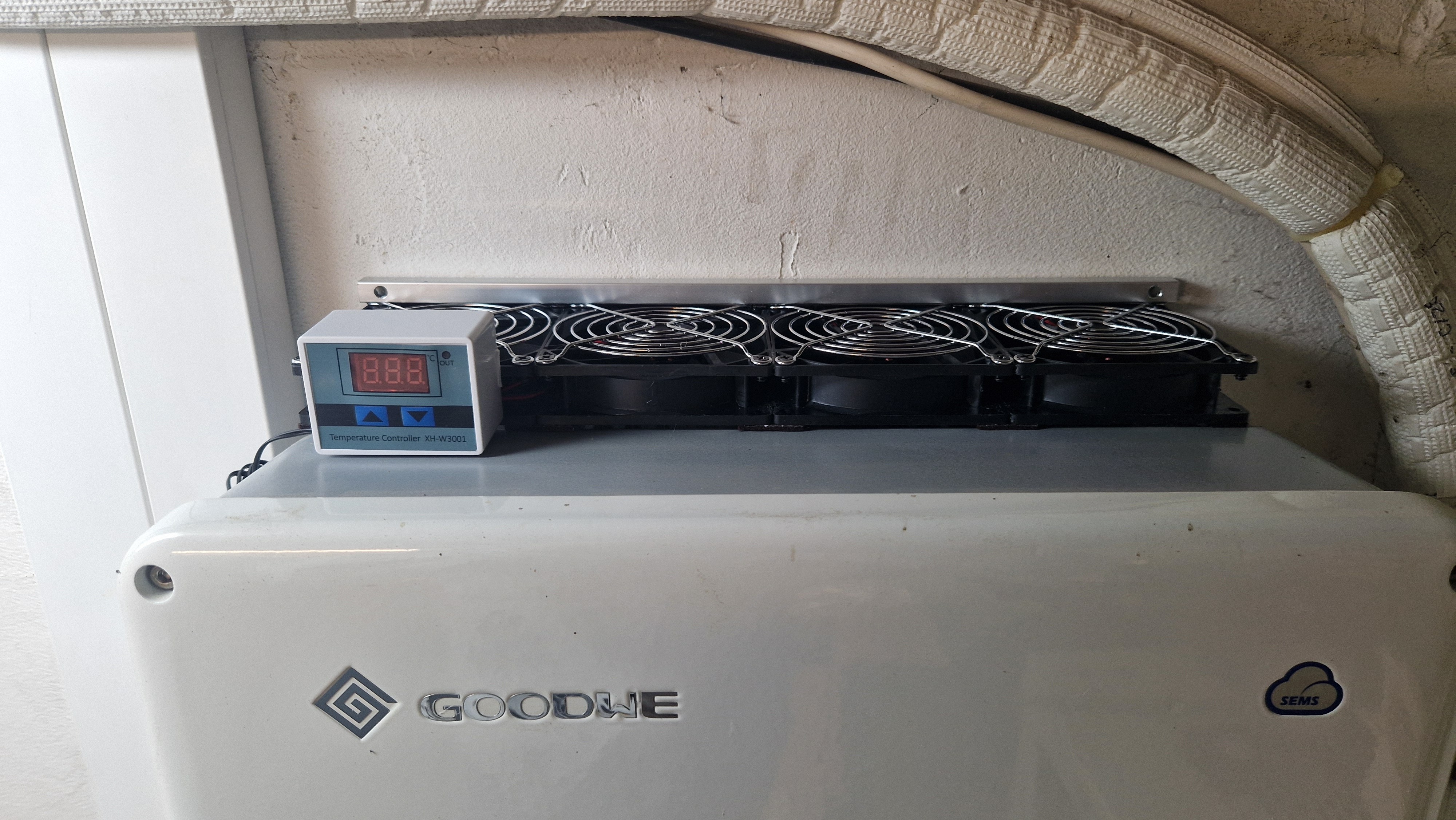

Horní umístění chladicí jednotky

Na rozdíl od specializovaných variant určených pro konkrétní řady měničů je V4H univerzální provedení s horním umístěním. Díky tomu představuje alternativu pro kompatibilní pasivně chlazené měniče, pro které není k dispozici některá ze specializovaných variant aktivního chlazení.

Před objednáním doporučujeme ověřit rozměry, konstrukci a možnosti instalace konkrétního měniče. Univerzální provedení neznamená automatickou kompatibilitu s každým fotovoltaickým měničem.

Automatické chlazení podle teploty

Externí teplotní čidlo sleduje teplotu chladiče měniče a digitální termostat XH-W3001 podle naměřené teploty automaticky řídí chod ventilátorů. Chlazení tak nemusí pracovat nepřetržitě a ventilátory se spouštějí podle nastavené teploty.

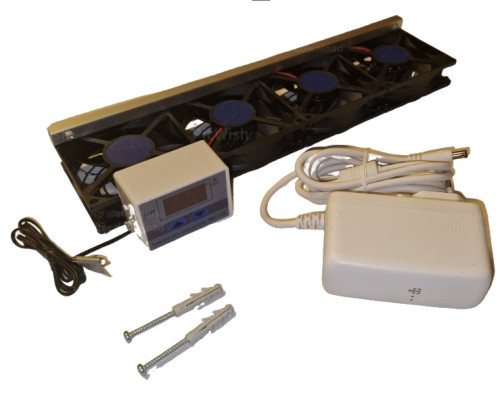

Chladicí jednotka je napájena 12 V DC prostřednictvím externího certifikovaného adaptéru DVE 230 V AC / 12 V DC / 2 A. Aktivní chlazení nevyžaduje elektrické propojení s vnitřní elektronikou fotovoltaického měniče.

Technické parametry

• Model: V4H
• Provedení: univerzální, horní umístění
• Určení: aktivní chlazení kompatibilních pasivně chlazených fotovoltaických měničů
• Počet ventilátorů: 4
• Napájení zařízení: 12 V DC
• Napájecí adaptér: DVE 230 V AC / 12 V DC / 2 A
• Řízení: digitální termostat XH-W3001
• Ventilátory: SUNON MF80252V2-1000U-A99
• Rozměr ventilátoru: 80 × 80 × 25 mm
• Životnost ventilátorů: 70 000 hodin
• Příkon: 4 W
• Pohotovostní příkon: 0,3 W
• Hlučnost: 31 dB(A)
• Průtok vzduchu: 125 m³/h

Hlavní výhody

• univerzální aktivní chlazení fotovoltaického měniče
• provedení se 4 ventilátory
• horní umístění chladicí jednotky
• automatické řízení podle teploty chladiče
• ventilátory SUNON
• deklarovaná životnost ventilátorů 70 000 hodin
• nízký příkon
• bez elektrického zásahu do vnitřní elektroniky měniče
• napájení 12 V DC

Je V4H vhodné pro můj měnič?

Variantu V4H doporučujeme v případech, kdy hledáte univerzální aktivní chlazení a konstrukce měniče umožňuje vhodné umístění chladicí jednotky nad měnič.

Pokud máte GoodWe ET, GoodWe ET G2, Huawei SUN2000 nebo kompatibilní SolaX X1/X3, doporučujeme nejprve zvolit specializované provedení určené přímo pro danou řadu měniče.

Důležité: Před objednáním V4H doporučujeme ověřit kompatibilitu s konkrétním modelem měniče a možnost správného umístění chladicí jednotky.
