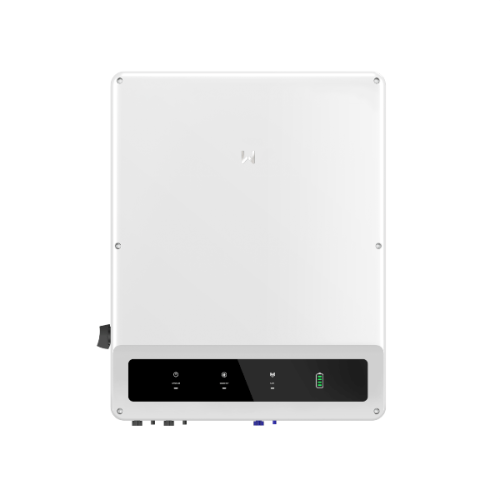

GoodWe 15K ET | 2x MPPT
Ke stažení
- Datový list GoodWe 15K ET Plus 2x MPPT (592.9 kB)
- Certifikát (235.6 kB)
Hybridní třífázový měnič o výkonu 15kW s 2 MPPT vstupy
- Maximální účinnost až 98,3 %
- Spínací proud v rozmezí 200-850V
- Asymetrická dodávka energie do jednotlivých fází
- 2x MPP tracker
- 2X AC výstup (jeden slouží pro zálohované spotřebiče, při výpadku distribuční sítě)
- UPS (Uninterupted Power Supply – přechod do ostrovního režimu bez přerušení dodávky energie)
- Bez ventilátoru, tichý provoz
- Bezplatný monitorovací systém pomocí Wi-Fi
- Možnost bezpřetokového nastavení
- Střídač je schopen pracovat i bez připojených baterií
- Možnost nabíjení baterií z AC strany
- Pro připojení vysokonapěťových baterií (200-800V DC)
Informace o produktu
- Výrobce: GoodWe
- Kód produktu: 02-600059
Světoznámá značka GoodWe je garancí maximální spolehlivosti, nadstandardních řešení a příjemného poměru kvalita/cena. Hlavním akcionářem je JXT Group, jež dodává komponenty pro Apple a Samsung. Měniče GoodWe jsou několik let jedny z nejpoužívanějších v Holandsku, Velké Británii, Austrálii a jsou absolutní jedničkou i v Číně.
Třífázové hybridní střídače napětí GoodWe z řady ET jsou standardně vybaveny dvěma MPP trackery a umožňují připojení vysokonapěťových baterii Pylontech H48050 nebo Force H2. Tento měnič je odolný vůči výpadku distribuční sítě a poskytuje tedy dokonalou zálohu pro rodinný dům i firmu.
Třífázový hybridní měnič GoodWe ET 2xMPPT nabízí 2 samostatné výstupy. Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojují zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Dokud je měnič připojený k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu. Přechod do záložního režimu se děje v rámci milisekund. Jedná se tedy o UPS (Uninterupted Power Supply). Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterií) pomocí Wi-Fi. Měnič je možno nastavit jako bezpřetokový. Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterií.
VSTUPNÍ PARAMETRY Z FV |
|
Max. vstupní výkon z FV ( W ) | 16500 |
Max. DC vstupní napětí ( V ) | 1000 |
Rozsah MPPT ( V ) | 200 ~ 850 |
Rozsah MPPT při plném zatížení ( V ) | 240 ~ 850 |
Startovací napětí ( V ) | 200 |
Jmenovité DC vstupní napětí ( V ) | 620 |
Max. stejnosměrný proud ( A ) | 12,5/12,5 |
Max. zkratový proud ( A ) | 13,8 / 13,8 |
Počet MPPT regulátorů | 2 |
Počet stringů na MPPT | 2/2 |
SPECIFIKACE BATERIE | |
Typ baterie | Li-Ion |
Rozsah napětí baterie ( V ) | 200~ 800 |
Max. nabíjecí proud ( A ) | 50 |
Max. vybíjecí proud ( A ) | 50 |
Nabíjecí systém pro Li-Ion | Auto-adaptační s BMS |
INFORMACE O AC VÝSTUPU ( SÍŤ ) | |
Jmenovitý AC výkon do rozvodné sítě ( VA ) | 15000 |
Max. zdánlivý výstupní výkon do rozvodné sítě ( VA ) | 15000 |
Max. zdánlivý příkon z rozvodné sítě ( VA ) | 15000 |
Jmenovitý výstupní napětí ( V ) | 400/380, 3L/N/PE |
Jmenovitá výstupní frekvence ( Hz ) | 50 / 60 |
Max. proudový výstup AC do rozvodné sítě ( A ) | 8.5 |
Max. příkon AC z rozvodné sítě ( A ) | 15.2 |
THDi | méně než 3% |
Účiník | 0,8 kapacitní - 0,8 induktivní |
Připojení k síti | Třífázové |
INFORMACE O AC VÝSTUPU ( BACK-UP ) | |
Max. zdánlivý výstupní výkon ( VA ) | 15000 |
Špičkový zdánlivý výkon ( VA ) | 22000, 60sec |
Max. výstupní porud ( A ) | 8,5 |
Jmenovitý výstupní napětí ( V ) | 400 / 380 |
Jmenovitá výstupní frekvence ( Hz ) | 50 / 60 |
THDv | méně než 3% |
ÚČINNOST | |
Max. účinnost | 98% |
EURO účinnost | více než 97,5% |
Účinnost přizpůsobení MPPT regulátoru | 99,90% |
OCHRANA | |
Ochrana proti FV přepólování | Zabudovaná |
Ochrana proti ostrovnímu režimu | Zabudovaná |
Jednotka pro monitorování únikového proudu | Zabudovaná |
Ochrana proti výstupnímu přetížení | Zabudovaná |
Ochrana proti výstupním zkratům | Zabudovaná |
Ochrana bateriového vstupu | Zabudovaná |
Ochrana proti výstupnímu přepětí | Zabudovaná |
OBECNÉ INFORMACE | |
Rozměry ( Š x V x H v mm ) | 520 x 660 x 220 |
Hmotnost ( kg ) | 48 |
Montáž | Držák pro upevnění na zeď |
Rozsah okolních teplot | -35 ~ 60 °C ( více než 45˘C degraduje ) |
Poměrná vlhkost | 0 ~ 95 % |
Maximální nadm. výška pro provoz | 4000 m ( více než 3000m degraduje ) |
Stupeň ochrany | IP65 |
Topologie | Bez transformátoru |
Ztráty v režimu standby ( W ) | méně než 15 |
Chlazení | Přirozeně, vzduchem |
Hladinu hluku ( dB ) | méně než 25 |
Displej | LED a APP |
Komunikace | Wi-Fi; RS485 nebo Ethernet |
